Вентиляционный выход для профнастила: что учесть перед монтажом

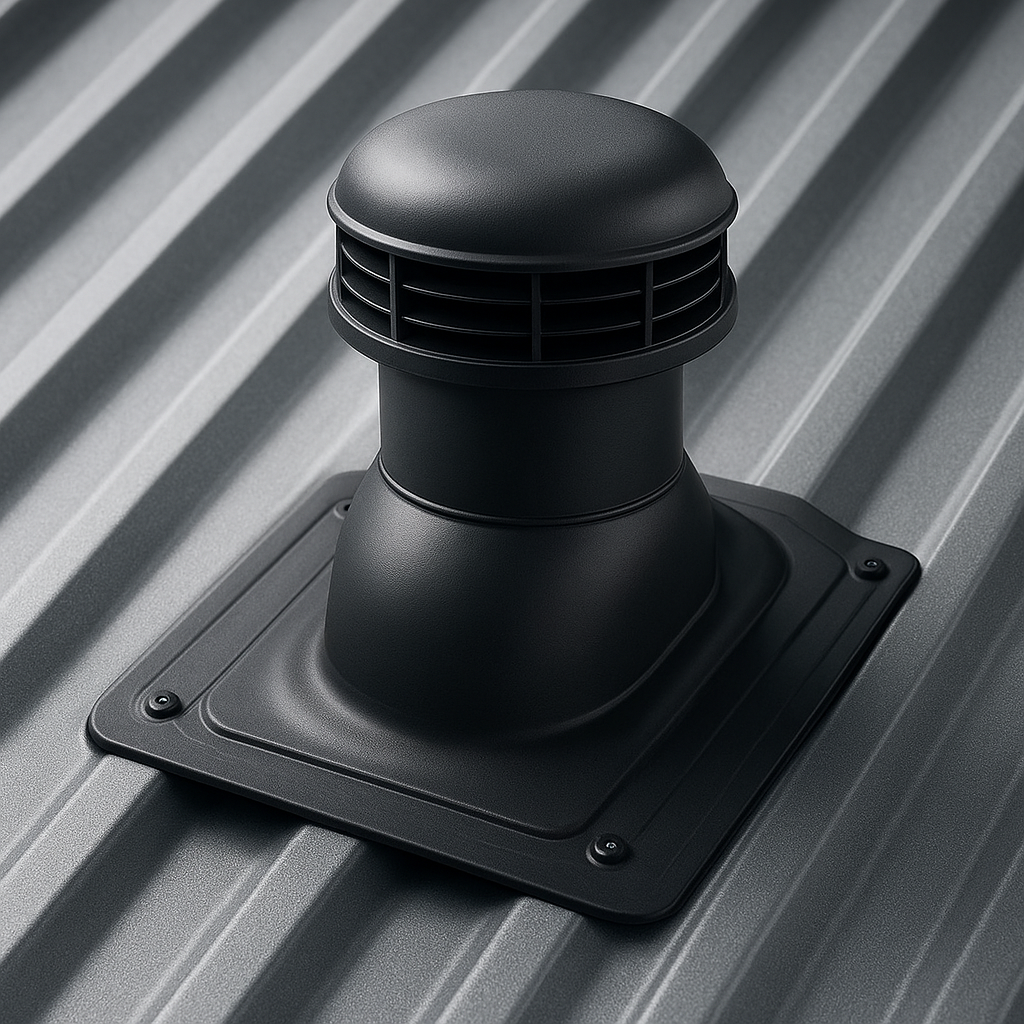

2. Проверка типа крыши и профнастила перед выбором вентиляционного выхода

Шаг 1. Определяем тип крыши: холодный чердак или утепленная мансарда

Перед тем как выбрать вентиляционный выход для профнастила, важно понять, какую именно конструкцию крыши у вас есть. От этого направления зависит и тип выхода, и его расположение, а также диаметр вентиляционной трубы.

Самые распространенные варианты:

• Холодная крыша с нежилым чердаком – утепление лежит по перекрытию, пространство под профнастилом не утеплено, чердак холодный. Влага поднимается из жилых помещений через перекрытия, а затем должна выйти через вентиляцию через профнастил (карнизные/коньковые зазоры + точечные выходы).
• Утепленная мансарда - утеплитель между стропилами, внутренняя обшивка (гипсокартон, вагонка), крыша "теплая". Здесь важно сохранить вентиляционный зазор между утеплителем и профнастилом и организовать выход крыши для профнастила в верхней зоне склона.

Для холодной крыши обычно требуются точечные вентиляционные выходы по склону или поближе к лошадке, чтобы "вытаскивать" влажный воздух из чердака. Для мансарды часто необходима комбинация: и вентиляционная труба для профнастила как продолжение внутренней вентиляции, так и выходы для проветривания подкровельного пространства.

Шаг 2. Измеряем профиль и высоту волны профнастила.

Второй критический момент – геометрия вашего профнастила. Вентиляционный выход на профнастил должен точно повторять форму волны или иметь специальный эластичный адаптер. Иначе вы получите щели, протечки и постоянные проблемы с герметизацией.

Что нужно проверить перед выбором комплекта:

Многие изготовители вентиляционных выходов предлагают базы именно под конкретные типы профнастила. Поэтому, чем точнее вы понимаете свой профиль, тем меньше рисков ошибки при заказе и монтаже вентиляционных выходов.

Шаг 3. Подбор адаптеров и уплотнителей под вашу крышу

Когда вы знаете тип крыши и параметры профнастила, можно переходить к выбору конкретного решения. Вентиляционный выход для профнастила обычно состоит из базы (фланца), трубы и уплотнительного комплекта/адаптеров.

На что обратить внимание:

• Тип базы – жесткая (формируемая под конкретный профиль) или гибкая эластичная. Для высокого профиля лучше находить особые базы с учетом высоты волны.
• Уплотнители должны плотно заполнять пустоты между базой и профнастилом, не разрушаясь от УФ и перепадов температур.
• Диаметр трубы — согласуйте существующие воздуховоды, особенно если планируется подключение вытяжки из ванной, кухни или санузла.
• Температурный режим – для вытяжек с горячим воздухом (кухонная зонта, вентиляция котельной) нужны материалы, устойчивые к повышенным температурам.

Если есть сомнения по поводу типа крыши или профиля, лучше сфотографировать кровлю крупным планом, замерить высоту волны и передать эти данные консультанту. Так вы минимизируете риски ошибки и получите совместимый, герметичный узел монтажа вентиляции на профнастил , который не придется перерабатывать через сезон.

3. Выбор типа вентиляционного выхода для профнастила под конкретную задачу

Какие задачи должен решать ваш вентиляционный выход

Прежде чем выбирать конкретный вентиляционный выход для профнастила , нужно четко понимать, что он должен обслуживать. Различные типы выходов рассчитаны на разную влажность, температуру воздуха, интенсивность работы и требования к тяге.

Основные сценарии, с которыми сталкиваются владельцы домов и мастера:

• Вытяжка санузлов и ванных комнат – повышенная влажность, периодический или постоянный режим работы, иногда с вентилятором.
• Кухонные вытяжки – жир, горячий воздух, возможны пиковые нагрузки по температуре и объему.
• Вентиляция чердака и кровельного пирога – холодный или умеренно теплый воздух, задача – стабильный природный воздухообмен.
• Канализационные фан-трубы – вывод газов из системы канализации выше кровли, без конденсации в трубе.
• Выходы под вытяжные вентиляторы – работа в паре с электровентиляторами, требования к минимальному сопротивлению воздуха.

Для каждого из этих случаев есть свои конструкции вентиляционных выходов: с утепленной трубой, дополнительными обратными клапанами, со специальными переходниками на стандартные диаметры воздуховодов.

Типы вентиляционных выходов: как не перепутать между собой

Условно все крышные профнастиловые выходы можно разделить на несколько групп по назначению. Это помогает отсеять неподходящие варианты еще на этапе подбора.

Выбирая конкретную модель, всегда сверяйте ее предназначение с вашей задачей – универсальных решений на все случаи нет, особенно когда речь идет о долговечности и герметичности вентиляции через профнастил .

Как подобрать высоту, диаметр и конструкцию трубы под ваш регион.

Кроме назначения важно учесть климат, ветровые нагрузки и особенности расположения дома. Именно здесь много экономят "на глаз", а затем сталкиваются с обратной тягой, обдуванием дыма или постоянной сыростью.

Основные критерии выбора:

• Диаметр вентиляционной трубы для профнастила должен соответствовать диаметру или сечению воздуховода. Уменьшение диаметра на выходе создает дополнительное сопротивление и "давит" систему вентиляции.
• Высота выхода над кровлей — в ветряных регионах Украины (открытые местности, прибрежные зоны, степь) желательно брать более высокие модели, чтобы избежать зоны обратных завихрений ветра. Для канализационных фан-труб – выход не ниже конька или по нормам проекта.
• Конструкция колпака/дефлектора – аэродинамическая форма помогает усилить естественную тягу, особенно при боковом ветре, и защищает от осадков.
• Наличие утепления – для теплых вытяжек (кухня, вентиляция котельной) в холодных регионах целесообразный утепленный крышный выход для профнастила, чтобы минимизировать конденсат в трубе.

Вентиляционный выход для профнастила должен быть не только совместим с кровлей, но и рассчитан на реальные условия эксплуатации: снежную нагрузку, частые порывистые ветры, резкие перепады температур. Тогда система будет работать стабильно, без сюрпризов в виде обратной тяги или промерзания узла.

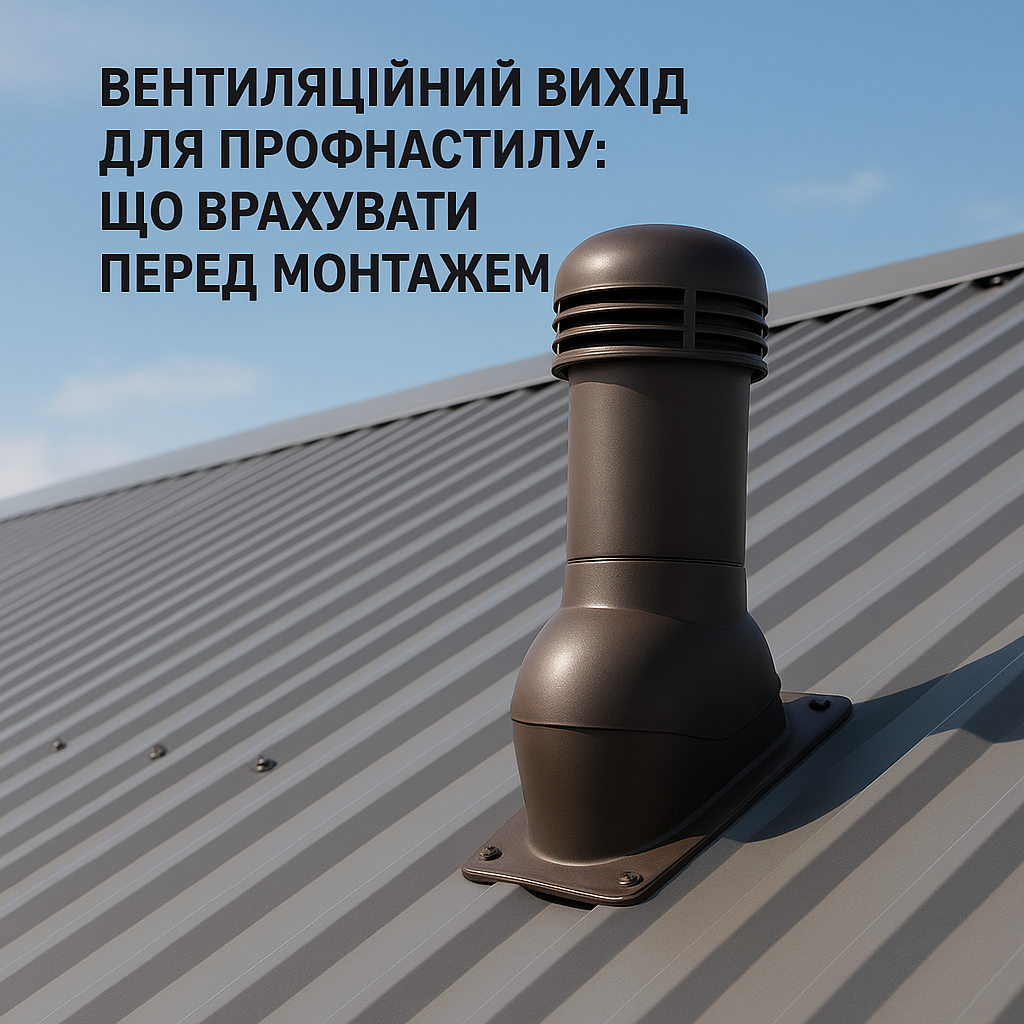

4. Согласование вентиляции через профнастил с кровельным «пирогом»

Как вентиляционный выход вписывается в кровельный «пирог»

Любой вентиляционный выход для профнастила – это по существу контролируемый "проем" в крыше. Чтобы он не стал слабым местом, нужно правильно вписать его в кровельный пирог: стропила, утеплитель, пароизоляцию, гидро- или антиконденсатную мембрану и профнастил.

Базовый принцип прост: каждый слой , который мы прорезали, должен быть восстановлен или герметично обойден вокруг трубы. Это касается не только металла, но прежде всего пленок и утеплителя.

1. Стропила . Желательно размещать узел прохода между стропилами, а не врезаться в несущий элемент. Если отверстие неизбежно попадает на стропилу, нужно проектировать усиление (дополнительные перемычки).
2. Утеплитель . Между трубой и утеплителем должен быть зазор или слой негорючей изоляции во избежание намокания и, при необходимости, перегрева.
3. Пароизоляция . В месте прохода ее разрезают крест-накрест, подгибают к трубе и тщательно приклеивают герметизирующей лентой.
4. Гидро-/антиконденсатная мембрана . Аналогично – разрез, подгиб к трубе, проклейка, монтаж специального уплотнителя или фартука.

"Главное правило: ни один слой кровельного пирога не должен остаться разорванным вокруг трубы без восстановления герметичности."

Типичные ошибки при прохождении из-за утепления и пленки

Часто монтаж вентиляции на профнастил выполняют от крыши вниз: вырезали отверстие в профнастиле, поставили выход, а внутри как-то подвели трубу. Именно так появляется большинство проблем.

Самые распространенные ошибки:

• Труба плотно в утеплителе – без зазора и термоизоляции. В результате вокруг трубы образуется зона конденсата, минеральная вата намокает, со временем появляются плесень и промерзание.
• Пароизоляцию просто разорвали и ничем не герметизировали. Теплый влажный воздух идет прямо в утеплитель вокруг трубы, создавая "дыру" во всей системе пароизоляции.
• Мембрана не подведена к узлу – оставленные щели, по которым вода от конденсата или протекания стекает внутрь, а не в зону ската.
• Отсутствие термоизоляции самой трубы при выведении тёплых вытяжек. Зимой это почти гарантированный конденсат в толще крыши.

Такие мелочи незаметны сразу после монтажа, но уже через 1–2 сезона могут проявиться влажными пятнами на обшивке, запахом сырости на мансарде или ржавчиной в зоне узла.

Как согласовать вентиляционные выходы с конструкцией крыши на практике

Чтобы вентиляция через профнастил работала, а не разрушала кровельный пирог, следует планировать узлы прохода еще на этапе проектирования или хотя бы до укладки утеплителя и пленок.

Практический подход выглядит так:

1. На схеме отмечается местоположение вентиляционных выходов относительно стропил и конька.
2. Подбираем модели выходов с нужной высотой и диаметром, совместимые с вашим типом профнастила.
3. Снизу вверх формируем кольцевую герметизацию вокруг трубы: пароизоляция → утеплитель (с зазором/обрамлением) → мембрана → профнастил.
4. Используем заводские фартуки, манжеты и уплотнители, а не самодельные решения из подручных материалов.

Вентиляционный выход для профнастила, правильно согласованный с кровельным пирогом, не только не ослабляет крышу, но и помогает ему "жить дольше" - влага выводится контролируемо, утеплитель остается сухим, а стропила не работают в режиме постоянной сырости.

5. Подбор совместимых комплектующих: уплотнители, фланцы, крепеж

Почему комплектующие к вентиляционному выходу так же важны, как и сама труба

Даже лучший вентиляционный выход для профнастила потеряет смысл, если он смонтирован на неподходящем фланце, с уплотнительными буквами или случайным креплением. В результате вместо герметичного узла прохода вы получаете медленные протечки, коррозию профнастила и расшатанный узел после первой же зимы.

Главная задача комплектующих – обеспечить плотное прилегание к профнастилу, компенсировать его волну и движения от температурных деформаций, а также защитить узел от воды и ветра. Поэтому к выбору фланцев, уплотнителей и крепежа нужно подходить не менее внимательно, чем к самой вентиляционной трубе.

Чеклист перед заказом: что обязательно проверить

Чтобы минимизировать риски, следует пройтись по конкретному перечню пунктов еще до покупки. Это особенно актуально, если вы планируете монтировать вентиляционный выход на профнастил своими силами.

Отдельно следует уточнить, идут ли все эти элементы в комплекте к вентиляционному выходу или нужно докупать их отдельно. Во втором случае риск "непопадания" по форме и качеству существенно выше.

Уплотнители, фланцы, крепеж: практические советы и типовые риски

При выборе уплотнителей обращайте внимание не только на описание "универсальное", но и на реальные характеристики. Обычная резина быстро стареет под солнцем и трескается, особенно на южных склонах крыши. EPDM и силиконовые уплотнители служат значительно дольше, не "дубят" на морозе и лучше облегают волну профнастила.

Что важно учесть:

• Фланец должен максимально повторять профиль листа – "универсальные плоские" решения часто дают микрощели по верхам волн или в "низине".
• Уплотнитель должен быть достаточно эластичным, чтобы компенсировать движения металла при нагревании/охлаждении, не отрываясь от основания.
• Крепление нужно подбирать под толщину металла и тип обрешетки: слишком короткие шурупы не дотягивают фланец, слишком длинные — прокручиваются или повреждают конструкцию.
• Не стоит заменять специализированные уплотнители монтажной пеной или силиконом по периметру – это не работает как долгосрочное решение на крыше.

Вентиляционные выходы , смонтированные на "универсальных" базах без четкой привязки к профилю, часто становятся источником скрытых протеканий: вода заходит во фланец, накапливается в утеплителе, а проявляется уже пятнами на потолке.

"Если узел прохода через крышу протекает – в 8 из 10 случаев проблема не в самой трубе, а в неправильно подобранном фланце, уплотнителях и креплении."

Поэтому перед окончательным выбором следует сверить все параметры кровли с техническим описанием комплектующих или показать фото/схему консультанту. Так вы получите действительно совместимый комплект, а не набор "почти подходящих" деталей, которые придется дорабатывать на крыше.

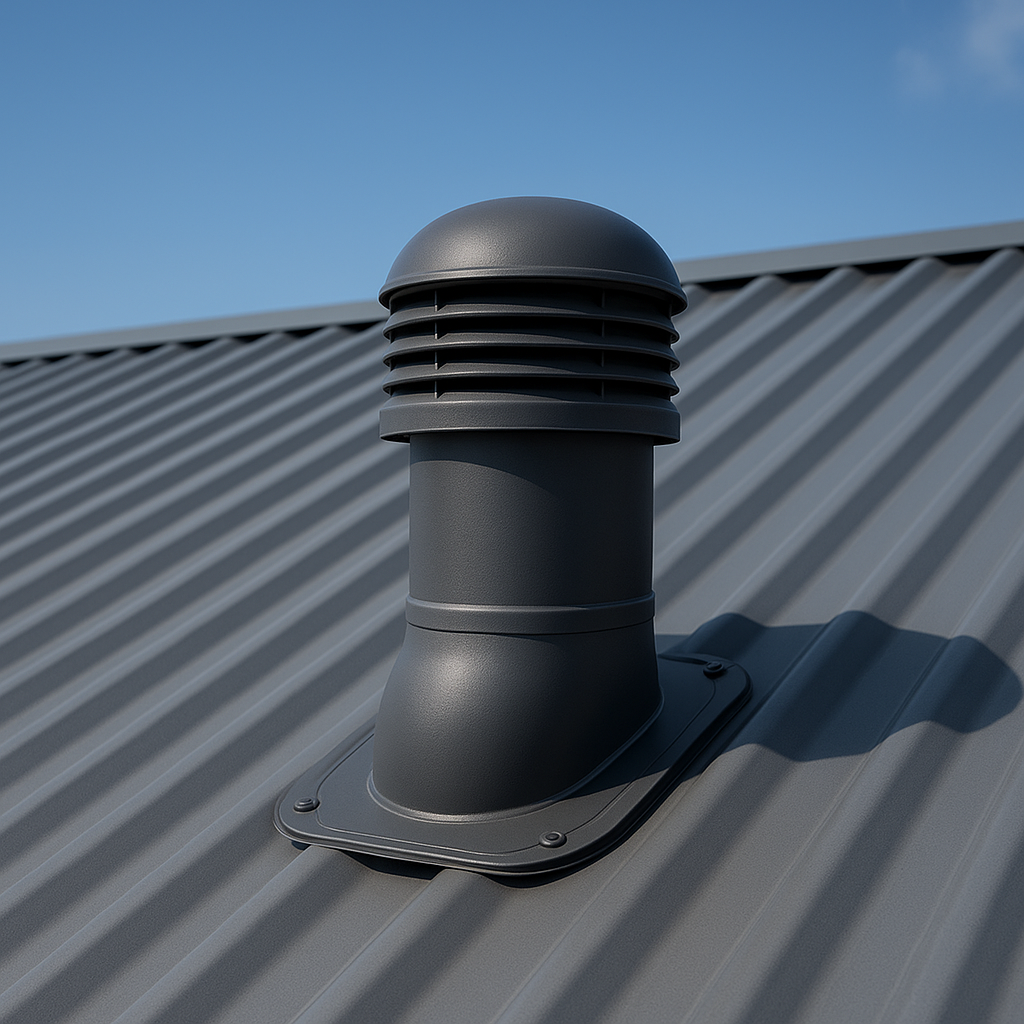

6. Оценка места установки кровельного выхода для профнастила

Где именно ставить крышный выход: ориентируемся по склону крыши

Правильно выбранное место монтажа не менее важно, чем качество самого узла. Если вентиляционный выход для профнастила установить где удобно, а не где нужно, это может свести на нет работу всей вентиляции или сделать узел постоянной зоной риска по протечкам.

Основные ориентиры на склоне крыши:

• Расстояние от конька . Оптимально размещать выход в верхней трети склона, 300–800 мм ниже конька. Здесь лучшая тяга, меньше скапливается снег, легче организовать подключение к подкровельной вентиляции.
• Отступление от карниза . Зона у свеса крыши - самая рискованная: там больше снега и льда, более сильные ветровые нагрузки, часто проходят желоба и водосточные элементы. Установка выхода слишком низко повышает риск повреждений и протеканий.
• Удаленность от ендов (ендов), мансардных окон, дымоходов . Все эти узлы уже создают сложную гидродинамику стока воды и скопления снега. Дополнительное отверстие рядом – лишний риск.

Как проверить, что мы не попадаем в стропила, балки и коммуникации

Перед тем как размечать отверстие на профнастиле, следует "состыковать" наружную точку монтажа с внутренней конструкцией. Иначе можно попасть в стропилу, балку перекрытия или существующие коммуникации (электричество, трубы, вентиляционные каналы).

Практический алгоритм проверки:

1. Изнутри чердака/мансарды определите расположение стропил, балок, обрешетки и основных коммуникаций. По возможности сделайте простой эскиз с размерами.
2. От конька и торцевых стен отмерьте расстояния до планируемой точки установки – сначала изнутри, затем перенесите эти же размеры на крышу снаружи.
3. Убедитесь, что отверстие попадает между стропилами . Если нет — либо сместите точку, либо заложите в плане подрезку стропила с усилением перемычками (лучше согласовать с конструктором или опытным мастером).
4. Проверьте, чтобы в зоне прохода не шли электрические кабели, трубы или другие каналы. При необходимости перенесите их в сторону до начала монтажа.

Особенно внимательными нужно быть при работе на готовой мансарде: внутренняя отделка может "хоронить" стропила и коммуникации. В этом случае следует использовать искательные иглы, небольшие контрольные отверстия или эндоскоп, а не сверлить "вслепую".

Почему нельзя ставить вентиляционный выход в зоне скопления снега и воды

Распространенная ошибка – монтировать вентиляционный выход на профнастил там, где удобно подвести воздуховод, но где по крыше идет основной поток воды или накапливается снег. Такие места – ендовы, низ склона у карниза, зоны ниже больших мансардных окон или широких дымоходов.

Чем это чревато:

• Во время оттепели вода массово идет по склону именно в этих зонах и активно работает по всем слабым местам гидроизоляции узла.
• Снег и лед могут механически повредить колпак или фланец, особенно если с крыши сходят большие пласты снега.
• В ендовах и без того сложный узел с несколькими листами профнастила, планками и мембранами — дополнительное отверстие только увеличивает количество рисков.

Вентиляционный выход для профнастила лучше сместить в сторону таких зон, даже если придется сделать дополнительный метр-два воздуховода внутри. Надежность крыши и стабильная работа системы вентиляции важнее кратчайшего пути трубы.

Итог: место установки необходимо просчитывать с учетом и наружной гидрологии крыши (вода, снег), и внутренней конструкции (шаги, утеплитель, коммуникации). Тогда узел будет служить долго, без протечек и переработок через один-два сезона.

7. Проверка герметичности и безопасности перед фактическим монтажом

Подготовка к монтажу: что проверить по герметичности узла

Перед тем, как окончательно закрепить вентиляционный выход для профнастила , важно убедиться, что узел не станет будущим источником протечек. На этом этапе лучше потратить лишние 30–60 минут на проверку, чем потом открывать утепление и обшивку через влажные пятна.

Базовый порядок действий к фактическому монтажу:

1. Примерка фланца на сухо - установите его на профнастил без герметика и не затягивая саморезы до конца. Оцените, как фланец ложится на волну, нет ли щелей по верхам или пустот в низах профиля.
2. Проверка уплотнителей – убедитесь, что они плотно заполняют зазоры между фланцем и профлистом, не извращаются и не торчат "дугами".
3. Маркировка мест крепления – отметьте точки под саморезы так, чтобы они проходили по "телу" волны или по местам, где под листом есть обрешетка.

Если уже на этапе примерки видно, что фланец не повторяет волну профнастила или деформируются уплотнители, стоит остановиться и просмотреть комплектующие, а не пытаться "дотянуть" все силой саморезов.

Герметик, прилегание фланца и защита от протечек

Герметик в узле прохода – это вспомогательный элемент, а не средство "спасти" неудачную геометрию. Основную работу должны выполнять правильно подобранный фланец и качественные уплотнители. Однако без правильного герметика на кровле не обойтись.

Что важно учесть:

• Тип герметика . Для работы с профнастилом и вентиляционными выходами подходят кровельные полиуретановые или специальные кровельные герметики. Обычный универсальный силикон часто плохо держится на окрашенном металле и стареет быстрее.
• Места нанесения . Наносите герметик тонкой полосой по контуру фланца (с внутренней стороны) и вокруг отверстия, но не заменяйте им штатные уплотнители.
• Качество прилегания . После окончательного притягивания шурупов герметик должен слегка выйти по краю фланца равномерной тонкой "лентой" - это признак плотного контакта.
• Крепление . Саморезы затягивают так, чтобы пресс-шайба плотно прижала фланец, но без "продавливания" резиновой прокладки и деформации металла.

Дополнительно следует изнутри осмотреть узел в дневной свет: если где-то виден просвет между фланцем и профнастилом, это потенциальная щель для воды, ее нужно устранить (перекрутить саморез, переустановить уплотнитель, добавить герметик в проблемную зону).

Проверка пожарной безопасности при проходе через утепленную крышу

Отдельная тема — безопасность узла, когда вентиляционная труба профнастила проходит через утепленный кровельный пирог или идет рядом с горячими элементами (дымоход, вытяжка котельной и т.п.). Здесь важно избежать как перегрева горючих материалов, так и накопления конденсата.

Ключевые моменты проверки:

1. Зазор к древесине и утеплителю . Между трубой и стропилами, обрешеткой и утеплителем должен быть предусмотрен зазор или прокладка из негорючего материала (например, минераловатные плиты с высокой температурой применения).
2. Тип воздуховода . Для теплых вытяжек (кухня, котельная) используйте трубы, рассчитанные на соответствующие температуры, не заменяйте их случайными пластиковыми каналами "находившиеся под рукой".
3. Целостность пленок . Пароизоляцию и мембраны в зоне прохода нужно аккуратно подрезать и завести на трубу, герметизируя стыки специальными лентами. Это уменьшает риск попадания теплого воздуха в утеплитель и его перегрева/намокания.
4. Расстояние до дымоходов . Не размещайте вентиляционные выходы вплотную к дымоходам - выдерживайте минимальные расстояния, указанные в нормах и рекомендациях производителя дымохода.

Перед окончательным монтажом полезно еще раз "пройтись глазами" по всему узлу изнутри: нет ли прикосновений трубы к древесине, полиэтилену, кабелям; остались ли открытые участки утеплителя, которые могут намокать от конденсата.

"Герметичность и пожарная безопасность узла прохода проверяются до того, как вы закрутили последний саморез, а не после первой протечки или запаха гари."

Только после такой предварительной оценки можно переходить к финальному монтажу – фиксации фланца, установке трубы и монтажу внешнего колпака или дефлектора.

8. Типичные ошибки при монтаже вентиляции на профнастил и как их избежать

Проблема: промерзание трубы, конденсат и дождь из-под крыши

Одна из самых частых жалоб после установки вентиляционного выхода для профнастила — внезапно появляющаяся вода из трубы или вокруг нее зимой. В большинстве случаев это не протекание дождя, а следствие промерзания и конденсата.

Типичные причины:

• неутепленная вентиляционная труба для профнастила в теплой вытяжке (кухня, санузел, котельная);
• отсутствие конденсатоотвода в самой системе вентиляции;
• труба проходит сквозь толстый утеплительный слой без термоизоляционного кожуха;
• холодное чердачное пространство без организованного движения воздуха.

Как избежать еще до монтажа:

Перед заказом определите, будет ли по каналу идти влажный теплый воздух. Если да – берите либо утепленный выход, либо предусматривайте термоизоляцию трубы в зоне кровельного пирога. Проверьте проект вентиляции: есть ли точка сбора/сброса конденсата. На холодных крышах – обеспечьте реальный воздухообмен на чердаке, а не "закрытую коробку".

Проблема: обратная тяга, шум и "свист" в вентиляции

Еще одна группа проблем — дискомфорт при работе системы: свист ветра в канале, возвращающиеся запахи в помещение или полное отсутствие нормальной тяги. Это часто списывают на плохой выход, хотя причина — в выборе места и типа узла.

Возможные причины:

• слишком низкая высота выхода над крышей – труба оказывается в “зоне завихрений” ветра;
• расположение рядом с высоким дымоходом, стеной или мансардным окном, создающим зону повышенного давления;
• слишком мал диаметр канала относительно вытяжного вентилятора или объема воздуха;
• отсутствие или некорректная работа обратного клапана при механической вентиляции.

Что сделать до монтажа:

На этапе планирования оцените расположение всех крышных элементов и высоту выхода: для ветряных регионов Украины целесообразно брать модели высшего типоразмера и выносить их поближе к коньку. Проверьте расчет сечения воздуховодов: "задушенный" канал неизбежно дает шум и слабую тягу. Для вытяжных вентиляторов предусмотрите обратный клапан или выход с интегрированным клапаном.

Проблема: протекание, уплотнительные трещины и преждевременный износ узла

Протекание вокруг фланца, ржавчина вокруг шурупов и растрескавшиеся уплотнители – классические последствия экономии на комплектующих или неправильной подготовки крыши под монтаж вентиляции на профнастил.

Ключевые причины:

• "универсальный" фланец, не повторяющий волну профнастила - остаются микрощели;
• дешевая черная резина без УФ-стабилизации – трескается за 1–2 сезона;
• перетянутые саморезы - деформированный металл, "выдавленные" резиновые шайбы;
• применение бытового силикона вместо кровельного герметика.

Как предотвратить:

Вентиляционные выходы , смонтированные с правильным подбором комплектующих и без колхозного герметика, отрабатывают свой ресурс без сюрпризов и дополнительных подмазок каждый сезон.

"Если вам предлагают "универсальное решение на любой профнастил" - это сигнал поставить ему максимум вопросов, прежде чем ставить на свою крышу."

Когда обязательно следует привлекать мастера? Если у вас сложная кровельная система (мансарды, ендовы, несколько уровней), сочетание вентиляции с дымоходами или сомнения в пожарной безопасности узла – лучше привлечь опытного кровельщика или вентиляционника. Это особенно важно на этапе монтажа: исправлять ошибки в готовой утепленной крыше всегда дороже, чем сразу спроектировать правильный вентиляционный выход для профнастила.

9. Контроль качества материалов и производителя вентиляционных выходов

Какие документы и гарантии потребовать от производителя в Украине

Перед тем как покупать вентиляционный выход для профнастила , следует убедиться, что это не "нонейм" без ответственности за результат. Крыша вы производите не на один сезон, поэтому узел прохода должен иметь подтвержденное качество материалов и производства.

Основные документы и гарантии, на которые следует обратить внимание в украинских реалиях:

• Декларация/сертиф&
